হাই-স্পিড ক্যামেরা 10 মিমি এর কম ব্যাস সহ উপাদানগুলির ভিজ্যুয়াল স্বীকৃতি পূরণ করতে পারে

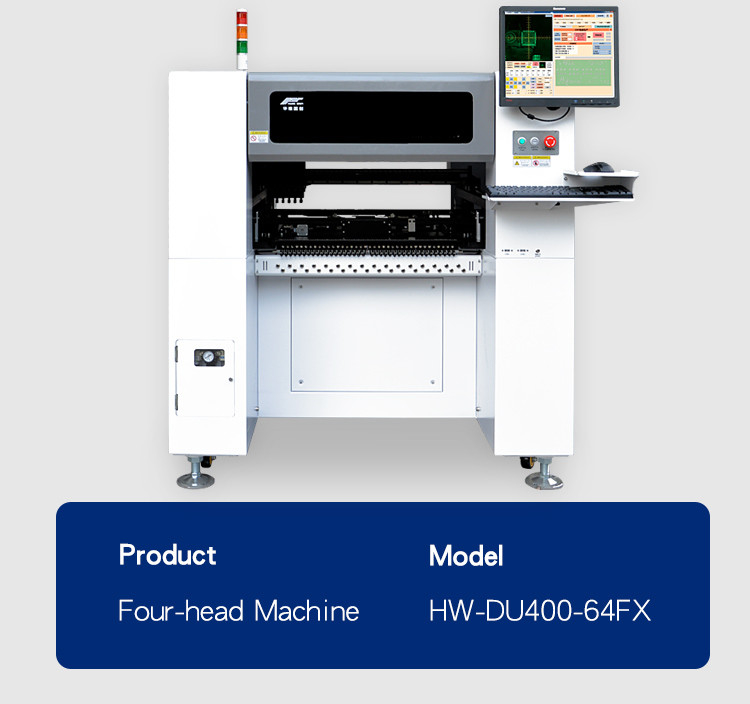

HW-DU400-64F ভিশনের সাথে আমাদের সবচেয়ে জনপ্রিয় মডেল।HW-DU400-64F 360mm x 600mm কাজের এলাকা, 64টি একক ফিডার পজিশন (ব্যাঙ্ক ফিডার ব্যবহার করে 120টি ফিডার পর্যন্ত) সহ প্রযুক্তিগতভাবে উন্নত বৈশিষ্ট্যগুলি অফার করে যেখানে দ্রুত সেটআপ, অপারেশন সহজ এবং উচ্চ নির্ভরযোগ্যতা সর্বাগ্রে।

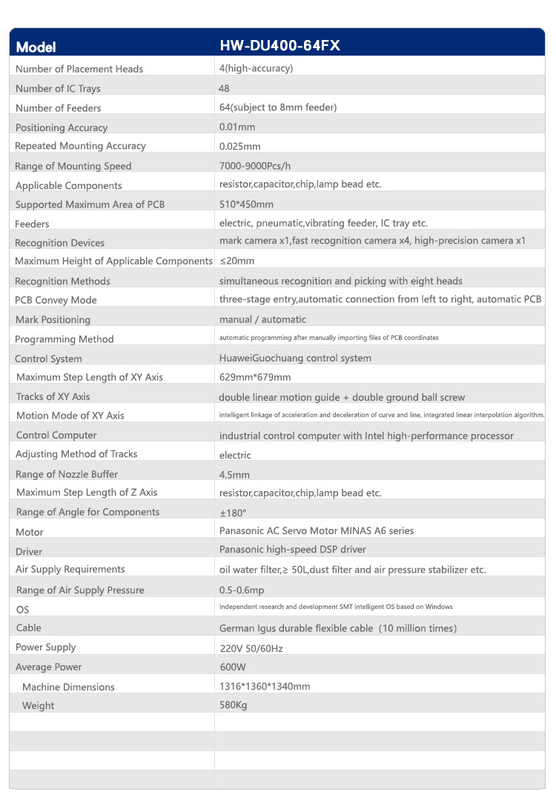

সিস্টেম বৈশিষ্ট্য
* একটি সাশ্রয়ী সমাধানে সবচেয়ে উন্নত সরঞ্জাম সহ সর্বোচ্চ মানের
* প্লেসমেন্ট রেট 10000 cph পর্যন্ত
* সঠিকভাবে 0201, 0402, LED, BGA, QFN... সহ বিস্তৃত কম্পোনেন্ট স্থাপন করে।
* অ্যাক্সেসযোগ্য উপাদান উচ্চতা: 20mm
1. 120pcs উপাদান স্টেশন -- বিভিন্ন উপকরণ এবং পণ্যের বিভিন্ন স্পেসিফিকেশন এবং প্যাকেজ মাউন্ট প্রয়োজনীয়তা পূরণ করতে পারে.
1) 120pcs 8mm উপাদান স্টেশন NXT বৈদ্যুতিক ফিডার, 12mm, 16mm, 24mm, 32mm এবং 44mm NXT বৈদ্যুতিক ফিডার, কম্পন ফিডার এবং IC ট্রে সমর্থন করে৷
2) NXT বৈদ্যুতিক প্ল্যাটফর্ম স্পেসিফিকেশন: 8mm-44mm NXT বৈদ্যুতিক ফিডার, বৈদ্যুতিক ফিডার স্থিতিশীল খাওয়ানো, উচ্চ নির্ভুলতা, দীর্ঘ পরিষেবা জীবন।
2. স্বাধীন মাউন্টিং হেডগুলির 8 টি গ্রুপ - মাউন্টিং হেডগুলির 8 টি গ্রুপ বিভিন্ন অগ্রভাগের সাথে বিতরণ করা হয়, যা আরও নির্দিষ্টকরণ সহ পণ্যগুলির মাউন্টিং প্রয়োজনীয়তার জন্য উপযুক্ত।
1) মাউন্টিং হেডগুলির 8 টি দল ডাবল বাহু বুঝতে পারে এবং চারটি মাথা একযোগে বাছাই করতে পারে, একই সময়ে উপাদানটি বাছাই করতে পারে, পিকিং দক্ষতা ব্যাপকভাবে উন্নত হয়।
3. ব্যাপক দক্ষতা হল 20000pcs/h, এবং সর্বাধিক দক্ষতা হল 26000pcs/h।
1) বিভিন্ন উপাদানের মাউন্টিং গতি (প্রতিরোধ, ক্যাপাসিট্যান্স, চিপ) 20000 পিসি/ঘ.
2) শুধুমাত্র ক্যাপাসিট্যান্স বা প্রতিরোধ বা LED বাতি মাউন্ট করার গতি 26000pcs/h।
4. 8pcs হাই-স্পিড ক্যামেরা, 2pcs হাই-ডেফিনিশন ক্যামেরা -- বিভিন্ন উপাদানের ভিজ্যুয়াল স্বীকৃতির চাহিদা মেটাতে।
1) উচ্চ-গতির ক্যামেরাটি 10 মিমি-এর কম ব্যাসের উপাদানগুলির ভিজ্যুয়াল স্বীকৃতি পূরণ করতে পারে, যার মধ্যে রয়েছে প্রতিরোধ, ক্যাপাসিট্যান্স, ল্যাম্প বিড, ট্রানজিস্টর, ডায়োড ইত্যাদি
0201 এর উপরে 5. প্রতিরোধ এবং ক্যাপাসিট্যান্স, 0.3 মিমি পিন চিপ।
1) 0201 উপাদানগুলির মাউন্টিং প্রয়োজনীয়তা মেটাতে বৈদ্যুতিক ফিডার ব্যবহার করুন।
2) সুনির্দিষ্ট দৃষ্টিভঙ্গি সহ হাই ডেফিনিশন ক্যামেরা QPF, BGA, QFP ইত্যাদির চিপ মাউন্ট করার প্রয়োজনীয়তা পূরণ করতে পারে।
6. 3 মিমি, 340*560 মিমি থেকে কম বেধ সহ PCB।
1) 1 মিমি-3 মিমি পুরুত্ব সহ পিসিবি সমর্থন করুন।
উপাদান
এইচডব্লিউ ভিশন সিস্টেম সহায়তা 0201, বিজিএ, কিউএফএন, কিউএফপি, এলইডি এবং কার্যত সমস্ত এসএমটি উপাদানগুলির বিস্তৃত পরিসরের সঠিক স্থান নির্ধারণের অনুমতি দেয়।
ভিশন সিস্টেম
HW-সিরিজ ভিশন পিক অ্যান্ড প্লেস সিস্টেমগুলি সমস্ত অপারেটরের জন্য প্রোগ্রামিং করা সহজ, বুদ্ধিমান এবং দ্রুত অপারেশন করা যায়
ফিডার
ইয়ামাহা নিউম্যাটিক ফিডার এবং ইলেকট্রিশিয়াল ফিডার গৃহীত হয়েছে, আকারের মধ্যে রয়েছে 8 মিমি, 12 মিমি, 16 মিমি, 24 মিমি, 32 মিমি এবং 44 মিমি।
