কারখানা প্রস্তুতকারক এসএমটি পিক এবং প্লেস মেকিং মেশিন SMD BGA HW-T6-64F HWGC স্বয়ংক্রিয় ও আধা-অটো সোল্ডার অতীত প্রিন্টার চিপ মাউন্টার
কস্বয়ংক্রিয় পিসিবি লোডার

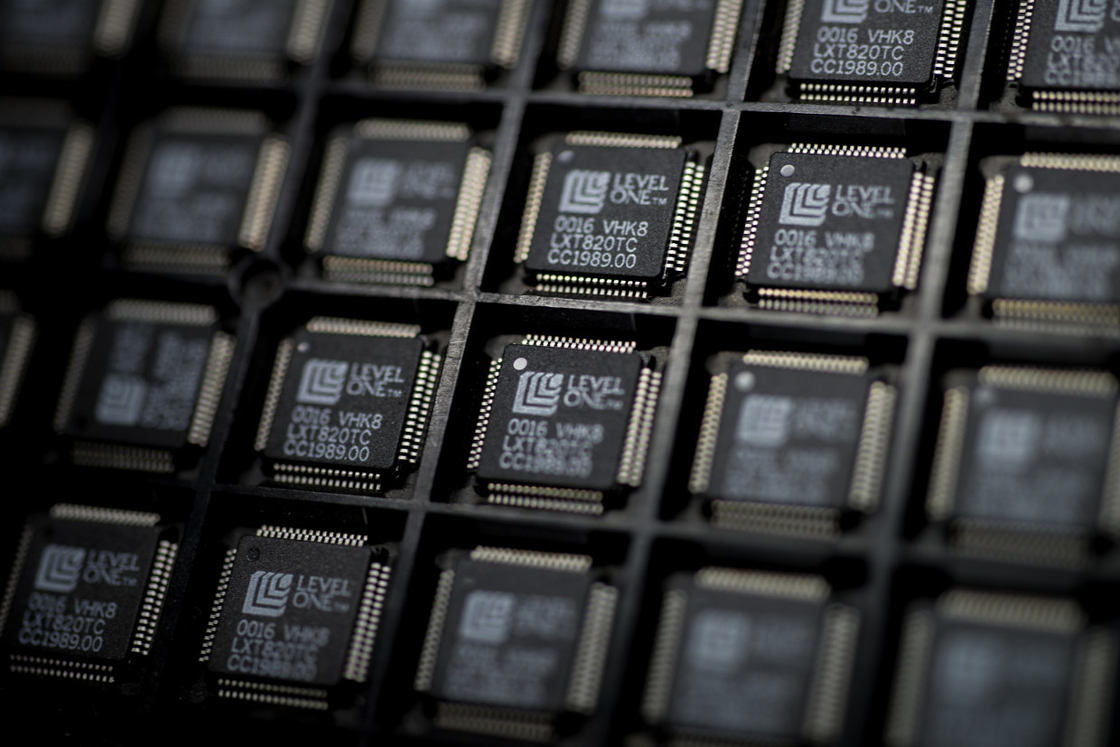

SMT প্লেসমেন্ট মেশিন স্বয়ংক্রিয় বোর্ড লোডিং, লক্ষ্য এবং স্থাপন এবং মাউন্টিং উপলব্ধি করতে প্রিন্টিং সমাপ্ত PCB বোর্ডটিকে সরাসরি ট্র্যাকের উপর রাখতে পারে।এটি মাল্টি-ফিডার সমর্থন করে: সর্বাধিক 50 ফিডার।স্ট্যান্ডার্ড আইসি ট্রে, টিউব ফিডার, স্টিক ফিডারের আকার সামঞ্জস্যযোগ্য হতে পারে।

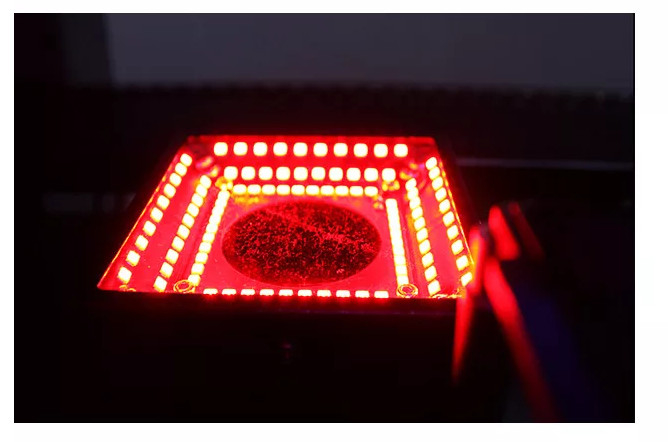

দ্বারা সিঙ্ক্রোনাস সনাক্তকরণচারক্যামেরা সেট

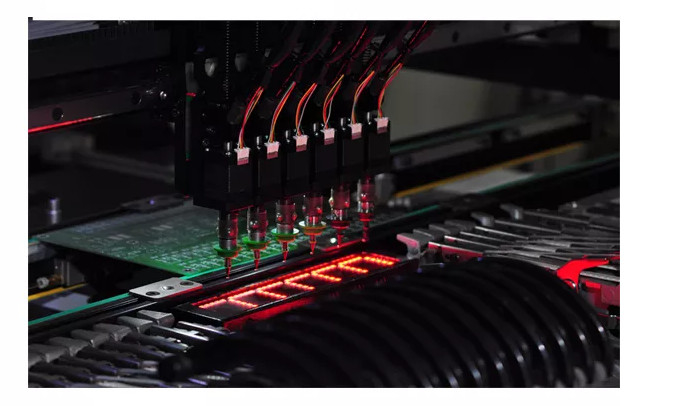

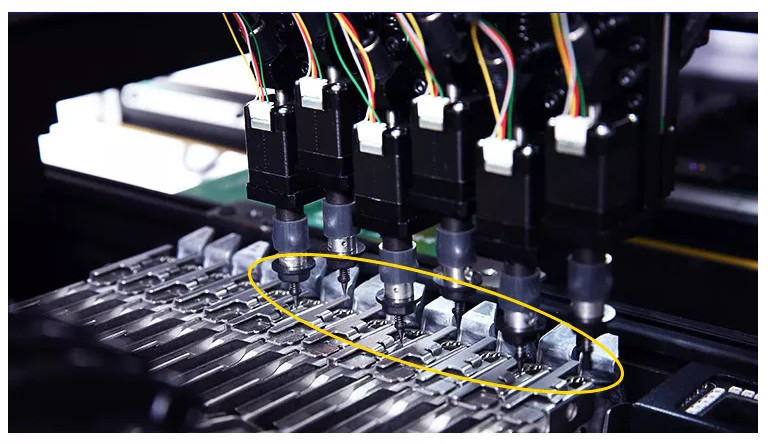

এসএমটি প্লেসমেন্ট মেশিনটি 6টি ক্যামেরা দিয়ে সজ্জিত: একটি মার্ক, একটি উচ্চ নির্ভুল ক্যামেরা এবং 4টি উচ্চ-গতির ক্যামেরা৷এটি মাউন্টের গতি এবং নির্ভুলতা নিশ্চিত করতে 4-হেড সিঙ্ক্রোনাস সনাক্তকরণ উপলব্ধি করতে পারে।স্ট্যান্ডার্ড কনফিগারেশন হল 16 JUKI উচ্চ নির্ভুল সাকশন অগ্রভাগ।
সার্ভো সিস্টেম
SMT প্লেসমেন্ট মেশিনটি 24-ঘন্টা স্থিতিশীল মাউন্টিং নিশ্চিত করার জন্য উচ্চ নির্ভুলতা এবং স্থায়িত্ব সহ প্যানাসনিক, জাপান থেকে আমদানি করা সার্ভো সিস্টেম দিয়ে সজ্জিত।
চেইন
এটি উচ্চ চাপ প্রতিরোধী এবং পরিধান-প্রমাণ ড্র্যাগ চেইন গ্রহণ করে যা আমদানি করা মেশিনগুলির মতোই।ড্র্যাগ চেইন হাজার হাজার বার প্রমাণ চাপ সহ্য করতে পারে।
ট্র্যাক

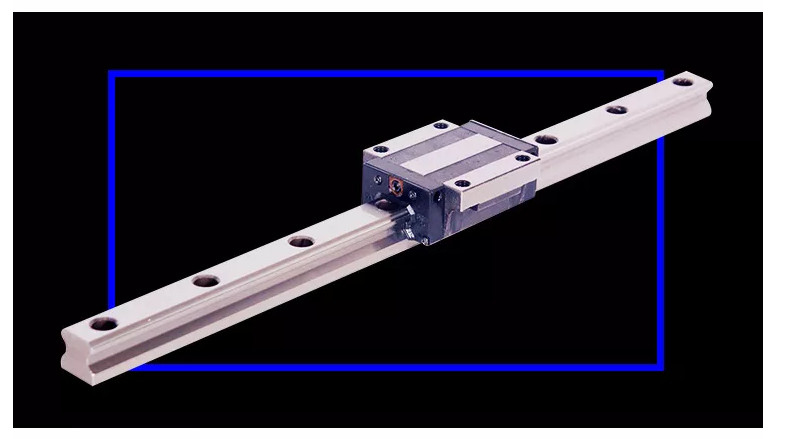

এটি TBI তাইওয়ান থেকে উচ্চ নির্ভুলতা ট্র্যাক গ্রহণ করে যার BGA চিপগুলির নির্ভুলতার হার নিশ্চিত করতে কম শব্দ এবং উচ্চ নির্ভুলতা রয়েছে।
পরিবাহক
এই এসএমটি প্লেসমেন্ট মেশিনটি স্বয়ংক্রিয়ভাবে পরিবাহকের সাথে সংযুক্ত হতে পারে যা পিসিবি বোর্ডকে ম্যানুয়াল সহকারী ছাড়াই এসএমটি রিফ্লো সোল্ডারিং মেশিনে পরিবহন করতে পারে, এইভাবে শ্রম খরচ সাশ্রয় করে।
টেকনিক্যাল প্যারামিটার:
| স্পেসিফিকেশন | |
| ফিডার সংখ্যা | 50 |
| XYZ ড্রাইভ গাইড রেল | উচ্চ-নির্ভুলতা ভারী-শুল্ক সোজা-লাইন গাইড রেল |
| ক্যামেরার সংখ্যা | 6 |
| মাথার সংখ্যা | 4 |
| গড় শক্তি | 400W |
| পিসিবি বোর্ড ইন | স্বয়ংক্রিয় বোর্ড |
| গাইড | স্ক্রু গাইড |
| সর্বোচ্চ মাউন্ট গতি | 9500 পিসি/ঘন্টা |
| প্রকৃত মাউন্ট প্রতিরোধের গড় মাউন্ট গতি | 8000Pcs/ঘন্টা |
| মাউন্টার যথার্থ পরিসীমা | 0201-40 * 40 মিমি, 0.3 মিমি পিন স্পেসিং চিপস |
| Z অক্ষে সর্বাধিক ভ্রমণের সুযোগ | 20 মিমি |
| সার্কিট বোর্ডের সর্বোচ্চ এলাকা | 400×200 মিমি |
| অবস্থান নির্ভুলতা | 0.01 মিমি |
| সাকশন অগ্রভাগের বাফার পরিসীমা | 4.5 মিমি |
| ওজন | 300 কেজি |
| মাত্রা | 900*1140*900mm |
| পাওয়ার সাপ্লাই | 220V, 50/60Hz বা 110V |
| সঙ্কুচিত বাতাস | 0.6-0.7Mpa |
| মোটর চালান | প্যানাসনিক সার্ভো মোটর |
| মোশন ড্রাইভ সিস্টেম | প্যানাসনিক হাই-স্পিড ডিএসপি ড্রাইভ |
| স্বীকৃতি মোড | চার মাথার যুগপত স্বীকৃতি |
| সাকশন অগ্রভাগের ভ্যাকুয়াম উৎস | ভ্যাকুয়াম ব্রেকার সহ উচ্চ গতির অন-অফ ভ্যাকুয়াম জেনারেটর |
| অপারেটিং সিস্টেম | সম্পূর্ণ-স্বয়ংক্রিয় চিপ মাউন্টার অপারেটিং সিস্টেম অপারেটিং সিস্টেম। |
| উইন্ডোজ অপারেটিং সিস্টেমের উপর ভিত্তি করে আমাদের দ্বারা স্বাধীনভাবে বিকাশ করা হয়েছে | |
| windows xp, win7 সাপোর্ট করে | |
| উপাদান কোণ | চলাচলের সময় 0-360° সিঙ্ক্রোনাস ঘূর্ণন |
| X/Y অপারেশন মোড | রৈখিক ত্বরণ এবং হ্রাস সংযোগের বুদ্ধিমান বক্ররেখা |
| মার্ক পয়েন্ট পজিশনিং | সম্পূর্ণ-স্বয়ংক্রিয় (মার্ক পয়েন্টটি ইচ্ছামত সামঞ্জস্য করা যেতে পারে) |
| বুদ্ধিমান অ্যালার্ম | স্বয়ংক্রিয় সংশোধন, স্বয়ংক্রিয় ভর্তি, খাওয়ানোর ঘাটতি অ্যালার্ম |
| প্লেট প্রবেশ মোড | একক বিভাগে বাম থেকে ডানে স্বয়ংক্রিয় সংযোগ |
| স্বয়ংক্রিয় PCB স্থানান্তর পজিশনিং/প্লাঞ্জার পজিশনিং, ম্যানুয়াল প্লেট খাওয়ানো | |
| চাক্ষুষ প্রদর্শন | 17-ইঞ্চি শিল্প নিয়ন্ত্রণ প্রদর্শন, 4:3, রেজোলিউশন: 1280 x1024 |
| স্বীকৃতি ক্যামেরার সংখ্যা | একটি মার্ক রিকগনিশন ক্যামেরা, চারটি দ্রুত-স্বীকৃতি ক্যামেরা |
| একটি সুনির্দিষ্ট-স্বীকৃতি ক্যামেরা। | |
| অভিযোজিত মাউন্ট সুযোগ | 0201 0402, 0603, 0805, 1206, ডায়োড, অডিওন, এসওটি, কিউএফপি-তে অভিযোজিত |
| 40*40mm এর মধ্যে এবং পিনের দূরত্ব ≥0.3mm | |
আমাদের পণ্যগুলি সারা বিশ্ব জুড়ে বিক্রি হয় You আপনি আমাদের পণ্যগুলির সম্পূর্ণ প্রক্রিয়া সম্পর্কে নিশ্চিত থাকতে পারেন।
