120 একক ফিডার অবস্থান যেখানে দ্রুত সেটআপ অপারেশন সহজ এবং উচ্চ নির্ভরযোগ্যতা সর্বোপরি।
পণ্যবর্ণনা
HW-DSQ800-120F ভিশন সহ আমাদের সবচেয়ে জনপ্রিয় মডেল।HW-DSQ800-120F 260mm x 400mm কাজের এলাকা, 120টি একক ফিডার পজিশন সহ প্রযুক্তিগতভাবে উন্নত বৈশিষ্ট্যগুলি অফার করে যেখানে দ্রুত সেটআপ, অপারেশন সহজ এবং উচ্চ নির্ভরযোগ্যতা সর্বাগ্রে।
সিস্টেম বৈশিষ্ট্য
* একটি সাশ্রয়ী সমাধানে সবচেয়ে উন্নত সরঞ্জাম সহ সর্বোচ্চ মানের
* 25000-26000 cph পর্যন্ত স্থান নির্ধারণের হার
* সঠিকভাবে 0201, 0402, LED, BGA, QFN... সহ বিস্তৃত কম্পোনেন্ট স্থাপন করে।
আমাদের দৃষ্টিভঙ্গি এমন একটি উদ্যোগে পরিণত হওয়া যা আমাদের নিজস্ব খরচ-কার্যকর দেশীয় পিক অ্যান্ড প্লেস মেশিন তৈরি করে এবং আমরা আন্তর্জাতিক একচেটিয়া অবস্থার বর্তমান পরিস্থিতি ভাঙতে চাই।
আমরা দেশপ্রেমিক, বাস্তববাদী, উদ্ভাবনীর পাশাপাশি সমাজের সেবা করার দর্শন বজায় রেখেছি।বিক্রয়ের জন্য পিক এবং প্লেস মেশিনের পণ্যগুলি কেবলমাত্র ঘরে বসেই ছোট এবং মাঝারি আকারের উদ্যোগের দ্বারা প্রশংসিত হয় না, তবে বিদেশের ভোক্তাদের দ্বারাও খুব ভালভাবে গ্রহণ করা হয়।
|
|
|
বসানো প্রধানের সংখ্যা
|
8 (উচ্চ-নির্ভুলতা)
|
|
আইসি ট্রে সংখ্যা
|
96
|
|
ফিডার সংখ্যা
|
120 (8 মিমি ফিডার সাপেক্ষে)
|
|
অবস্থান নির্ভুলতা
|
0.01 মিমি
|
|
বারবার মাউন্টিং নির্ভুলতা
|
0.02 মিমি
|
|
মাউন্টিং গতির পরিসর
|
20000-26000Pcs/ঘ
|
|
প্রযোজ্য উপাদান
|
resistor.capacitor.chip.lamp গুটিকা ইত্যাদি
|
|
PCB এর সমর্থিত সর্বোচ্চ এলাকা
|
340*560 মিমি
|
|
ফিডার
|
এনএক্সটি বৈদ্যুতিক ফিডার, ভাইব্রেটিং ফিডার, আইসি ট্রে ইত্যাদি
|
|
রিকগনিশন ডিভাইস
|
মার্ক ক্যামেরা x2, দ্রুত স্বীকৃতি ক্যামেরা x8।উচ্চ-নির্ভুল ক্যামেরা x1
|
|
প্রযোজ্য উপাদানের সর্বোচ্চ উচ্চতা
|
≤20 মিমি
|
|
স্বীকৃতির পদ্ধতি
|
একযোগে স্বীকৃতি এবং আট মাথার সাথে পিকিং
|
|
পিসিবি কনভেই মোড
|
তিন-পর্যায়ের এন্ট্রি স্বয়ংক্রিয় সংযোগ বাম থেকে ডানে, স্বয়ংক্রিয় PCB অবস্থান
|
|
মার্ক পজিশনিং
|
ম্যানুয়াল/স্বয়ংক্রিয়
|
|
প্রোগ্রামিং পদ্ধতি
|
পিসিবি স্থানাঙ্কের ফাইল ম্যানুয়ালি আমদানি করার পরে স্বয়ংক্রিয় প্রোগ্রামিং
|
|
নিয়ন্ত্রণ ব্যবস্থা
|
HuaweiGuochuang 2021 কন্ট্রোল সিস্টেম
|
|
XY অক্ষের সর্বোচ্চ ধাপের দৈর্ঘ্য
|
423 মিমি * 734 মিমি (বাম) 423 মিমি * 734 মিমি (ডান)
|
|
XY অক্ষের ট্র্যাক
|
চার লিনিয়ার মোশন কুইড + চার গ্রাউন্ড বল স্ক্রু
|
|
XY অক্ষের মোশন মোড
|
বক্ররেখা এবং রেখার ত্বরণ এবং হ্রাসের বুদ্ধিমান সংযোগ, সমন্বিত লিনিয়ার ইন্টারপোলেশন অ্যালগরিদম
|
|
কন্ট্রোল কম্পিউটার
|
ইন্টেল উচ্চ-কর্মক্ষমতা প্রসেসর সহ শিল্প নিয়ন্ত্রণ কম্পিউটার
|
|
ট্র্যাক সামঞ্জস্য পদ্ধতি
|
বৈদ্যুতিক
|
|
|
4.5 মিমি
|
|
Z অক্ষের সর্বোচ্চ ধাপের দৈর্ঘ্য
|
50 মিমি
|
|
উপাদানের জন্য কোণের পরিসর
|
士180°
|
|
মোটর
|
প্যানাসনিক এসি সার্ভো মোটর MINAS A6 সিরিজ
|
|
ড্রাইভার
|
প্যানাসনিক হাই-স্পিড ডিএসপি ড্রাইভার
|
|
বায়ু সরবরাহের প্রয়োজনীয়তা
|
তেল জল ফিল্টার,> 60L ধুলো ফিল্টার এবং বায়ু চাপ স্টেবিলাইজার ইত্যাদি
|
|
অগ্রভাগের ভ্যাকুয়াম সরবরাহ
|
জাপানি CKD ভ্যাকুয়াম জেনারেটর হাই-স্পিড ভ্যাকুয়াম বার্স্ট ফাংশনকে একীভূত করে
|
|
|
0.5-0.6mp
|
|
ওএস
|
উইন্ডোজের উপর ভিত্তি করে স্বাধীন গবেষণা ও উন্নয়ন এসএমটি ইন্টেলিজেন্ট ওএস
|
|

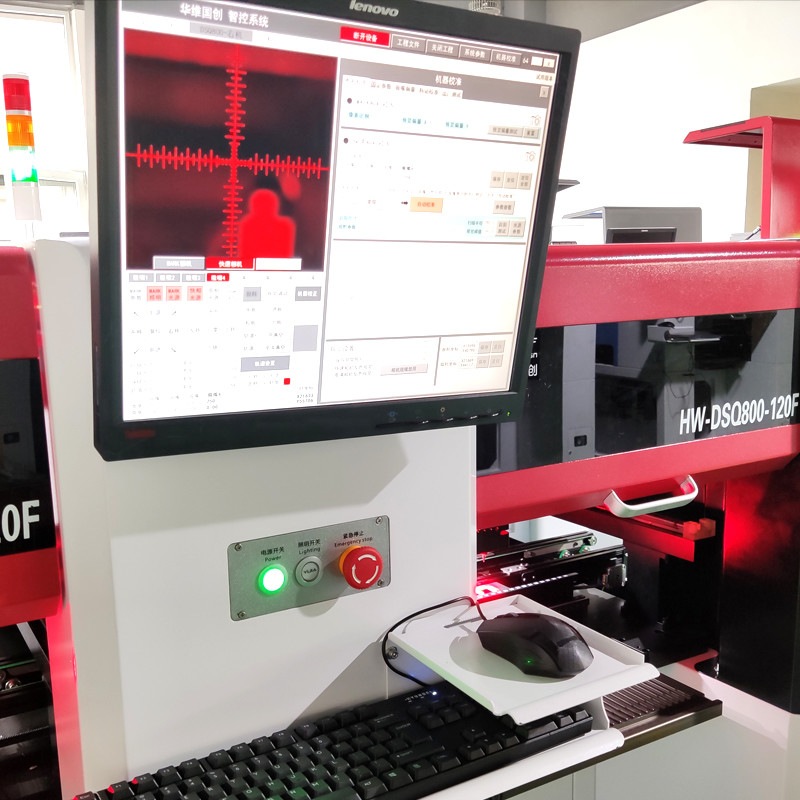

ভিশন ডিসপ্লে
|
17-ইঞ্চি শিল্প নিয়ন্ত্রণ প্রদর্শন
|
|
|
জার্মান lgus টেকসই নমনীয় তারের (10 মিলিয়ন বার)
|
|
পাওয়ার সাপ্লাই
|
220V 50/60Hz
|
|
|
1500W
|
|
মেশিনের মাত্রা
|
1740*1360*1440 মিমি
|
|
ওজন
|
1100 কেজি
|
ভিশন সিস্টেমএইচডব্লিউ ভিশন সিস্টেম সহায়তা 0201, বিজিএ, কিউএফএন, কিউএফপি, এলইডি এবং কার্যত সমস্ত এসএমটি উপাদানগুলির বিস্তৃত পরিসরের সঠিক স্থান নির্ধারণের অনুমতি দেয়।
HW-সিরিজ ভিশন পিক অ্যান্ড প্লেস সিস্টেমগুলি সমস্ত অপারেটরের জন্য প্রোগ্রামিং করা সহজ, বুদ্ধিমান এবং দ্রুত অপারেশন করা যায়
ফিডার
এনএক্সটি বৈদ্যুতিক ফিডার গৃহীত হয়েছে, আকারের মধ্যে রয়েছে 8 মিমি, 12 মিমি, 16 মিমি, 24 মিমি, 32 মিমি এবং 44 মিমি।
