এসএমটি পিক অ্যান্ড প্লেস মেশিনারির শক্তির অভিজ্ঞতা নিন এবং ওয়াই অ্যাসেম্বলি প্রক্রিয়া স্ট্রিমলাইন করুন
HWGC হাই স্পিড HW-DSQ800-120F পিক অ্যান্ড প্লেস মেশিন Smt pcb প্রোডাকশন অ্যাসেম্বলি পেস্ট করা 0201 BGA smt aoi মেশিন

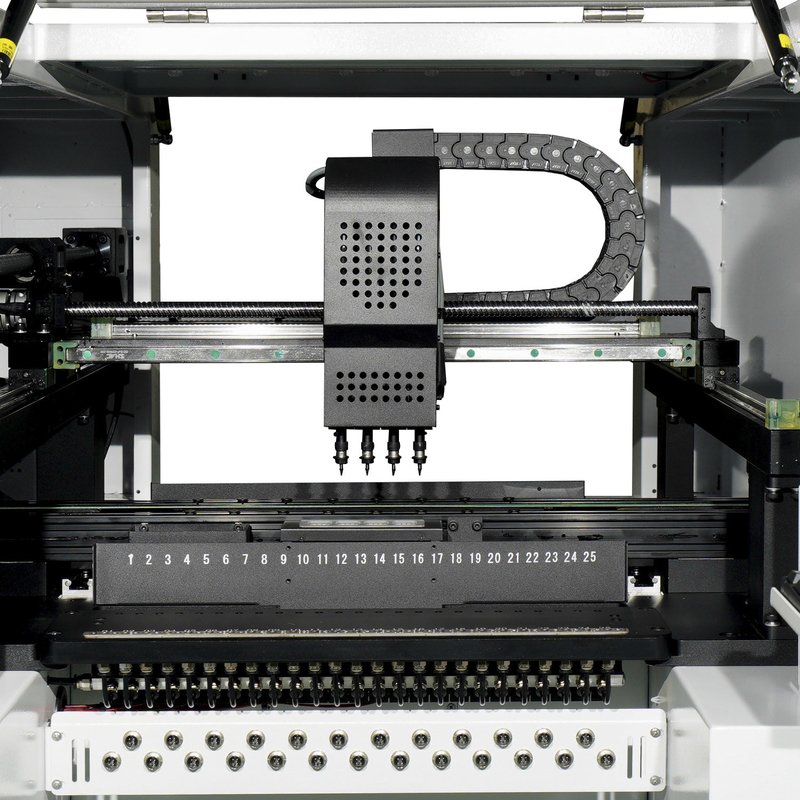

স্বাধীন মাউন্টিং হেডের 8 টি গ্রুপ - মাউন্টিং হেডের 8 টি গ্রুপ বিভিন্ন অগ্রভাগের সাথে বিতরণ করা হয়, যা আরও স্পেসিফিকেশন সহ পণ্যগুলির মাউন্টিং প্রয়োজনীয়তার জন্য উপযুক্ত।
1) মাউন্টিং হেডের 8 টি দল ডাবল বাহু বুঝতে পারে এবং চারটি মাথা একযোগে বাছাই করতে পারে, একই সময়ে উপাদানটি বাছাই করতে পারে, পিকিং দক্ষতা ব্যাপকভাবে উন্নত হয়।
2) মাউন্টিং হেড স্বাধীনভাবে উঠতে এবং পড়ে যেতে পারে, 0 থেকে 360 ডিগ্রি পর্যন্ত ঘোরাতে পারে এবং 20 মিমি পর্যন্ত উপাদানগুলি মাউন্ট করতে পারে।
3) z-অক্ষ উপাদানগুলির বেধ অনুসারে স্বাধীনভাবে উঠতে এবং পড়ে যেতে পারে, প্রতিরোধ এবং ক্যাপাসিট্যান্স উপাদানগুলির জন্য, মাউন্টিং হেড ফ্লাই ভিজ্যুয়াল সনাক্তকরণ বুঝতে পারে, উচ্চ উপাদানগুলি হ্রাস গতিতে মাউন্ট করা যেতে পারে।
আধা-স্বয়ংক্রিয় পিইটি বোতল ব্লোয়িং মেশিন বোতল মেকিং মেশিন বোতল ছাঁচনির্মাণ মেশিন পিইটি বোতল তৈরির মেশিন পিইটি প্লাস্টিকের পাত্রে এবং বোতল সব আকারে উত্পাদন করার জন্য উপযুক্ত।
|
প্রযোজ্য উপাদান
|
resistor.capacitor.chip.lamp গুটিকা ইত্যাদি
|
|
PCB এর সমর্থিত সর্বোচ্চ এলাকা
|
340*560 মিমি
|
|
ফিডার
|
এনএক্সটি বৈদ্যুতিক ফিডার, ভাইব্রেটিং ফিডার, আইসি ট্রে ইত্যাদি
|
|
রিকগনিশন ডিভাইস
|
মার্ক ক্যামেরা x2, দ্রুত স্বীকৃতি ক্যামেরা x8।উচ্চ নির্ভুল ক্যামেরা x1
|
|
প্রযোজ্য উপাদানের সর্বোচ্চ উচ্চতা
|
≤20 মিমি
|
|
স্বীকৃতির পদ্ধতি
|
একযোগে স্বীকৃতি এবং আট মাথার সাথে পিকিং
|
|
পিসিবি কনভেই মোড
|
তিন-পর্যায়ের এন্ট্রি স্বয়ংক্রিয় সংযোগ বাম থেকে ডানে, স্বয়ংক্রিয় PCB অবস্থান
|
|
মার্ক পজিশনিং
|
ম্যানুয়াল/স্বয়ংক্রিয়
|
|
প্রোগ্রামিং পদ্ধতি
|
পিসিবি স্থানাঙ্কের ফাইল ম্যানুয়ালি আমদানি করার পরে স্বয়ংক্রিয় প্রোগ্রামিং
|
|
নিয়ন্ত্রণ ব্যবস্থা
|
HuaweiGuochuang 2021 কন্ট্রোল সিস্টেম
|
|
XY অক্ষের সর্বোচ্চ ধাপের দৈর্ঘ্য
|
423 মিমি * 734 মিমি (বাম) 423 মিমি * 734 মিমি (ডান)
|
|
ট্র্যাক সামঞ্জস্য পদ্ধতি
|
বৈদ্যুতিক
|
|
|
4.5 মিমি
|
|
Z অক্ষের সর্বোচ্চ ধাপের দৈর্ঘ্য
|
50 মিমি
|
|
উপাদানের জন্য কোণের পরিসর
|
士180°
|
|
মোটর
|
প্যানাসনিক এসি সার্ভো মোটর MINAS A6 সিরিজ
|
|
ড্রাইভার
|
প্যানাসনিক হাই-স্পিড ডিএসপি ড্রাইভার
|
|
বায়ু সরবরাহের প্রয়োজনীয়তা
|
তেল জল ফিল্টার,> 60L ধুলো ফিল্টার এবং বায়ু চাপ স্টেবিলাইজার ইত্যাদি
|
|
ভিশন ডিসপ্লে
|
17-ইঞ্চি শিল্প নিয়ন্ত্রণ প্রদর্শন
|
|
|
জার্মান lgus টেকসই নমনীয় তারের (10 মিলিয়ন বার)
|
|
পাওয়ার সাপ্লাই
|
220V 50/60Hz
|
|
|
1500W
|
|
মেশিনের মাত্রা
|
1740*1360*1440 মিমি
|
|
ওজন
|
1100 কেজি
|
1. অ্যাপ্লিকেশন
এসএমটি মেশিনটি বিভিন্ন অ্যাপ্লিকেশনের জন্য ইলেকট্রনিক্স উত্পাদন শিল্পে ব্যাপকভাবে ব্যবহৃত হয়:
- LED আলো সমাবেশ
- ইলেকট্রনিক পণ্য সমাবেশ
- টেলিকমিউনিকেশন ডিভাইস
- স্বয়ংচালিত ইলেকট্রনিক্স
- চিকিত্সা সংক্রান্ত যন্ত্রপাতি
- ভোক্তা ইলেকট্রনিক্স
- মহাকাশ এবং প্রতিরক্ষা
2. PCB সমাবেশ
HuaWei GuoChuang SMT মেশিনটি PCB সমাবেশের বিস্তৃত কাজগুলি পরিচালনা করার জন্য ডিজাইন করা হয়েছে।এটি পিসিবি-তে এসএমডি উপাদান, যেমন প্রতিরোধক, ক্যাপাসিটর, আইসি এবং এলইডিগুলির উচ্চ-গতির মাউন্টিং প্রদান করে।মেশিনটি সুনির্দিষ্ট অবস্থান, পরিদর্শন এবং উপাদানগুলির সোল্ডারিংয়ের জন্যও অনুমতি দেয়, উচ্চ-মানের সমাবেশ ফলাফল নিশ্চিত করে।
3. মান নিয়ন্ত্রণ
এসএমটি মেশিনটি ইলেকট্রনিক সমাবেশের গুণমান নিশ্চিত করতে AOI এবং SPI সিস্টেমের মতো উন্নত পরিদর্শন সরঞ্জাম দিয়ে সজ্জিত।সমাবেশ প্রক্রিয়া চলাকালীন রিয়েল-টাইম পর্যবেক্ষণ এবং স্বয়ংক্রিয় ত্রুটি সনাক্তকরণের জন্য মেশিনটিতে একটি অন্তর্নির্মিত ক্যামেরা সিস্টেম রয়েছে।
4. উৎপাদনশীলতা
HuaWei GuoChuang SMT মেশিনটি ইলেকট্রনিক নির্মাতাদের জন্য উচ্চ উৎপাদনশীলতা অর্জনের জন্য ডিজাইন করা হয়েছে।এটি 30000CPH পর্যন্ত প্লেসমেন্টের গতি অর্জন করতে পারে, ডাউনটাইম কমিয়ে এবং উত্পাদন সর্বাধিক করে।উপরন্তু, মেশিনের উচ্চ নির্ভুলতা এবং নির্ভুলতা সমাবেশ প্রক্রিয়ার সময় সামঞ্জস্যপূর্ণ এবং নির্ভরযোগ্য ফলাফলের জন্য অনুমতি দেয়।
5. শক্তি দক্ষতা
এসএমটি মেশিনটি শক্তি-দক্ষ, শক্তির ব্যবহার বাঁচাতে এবং কার্বন নিঃসরণ কমাতে ডিজাইন করা হয়েছে।এটি শক্তি-সাশ্রয়ী প্রযুক্তির সাথে সজ্জিত, যেমন নিষ্ক্রিয় ডিভাইসগুলির জন্য স্বয়ংক্রিয় পাওয়ার-অফ, মেশিনের জীবনকাল বৃদ্ধি করার সময় শক্তি খরচ হ্রাস করে।
6. রক্ষণাবেক্ষণ
এসএমটি মেশিনটি রক্ষণাবেক্ষণ করা সহজ, এর উচ্চতর ডিজাইন এবং চমৎকার ইউজার ইন্টারফেসের জন্য ধন্যবাদ।মেশিনটির একটি স্ব-নির্ণয় ফাংশন এবং স্বয়ংক্রিয় ক্রমাঙ্কন রয়েছে, এটি দ্রুত সমস্যা সনাক্ত করা এবং সমাধান করা সহজ করে তোলে।উপরন্তু, মেশিনের সফ্টওয়্যার স্বয়ংক্রিয়ভাবে আপডেট হয়, এটি সর্বদা উপলব্ধ সর্বশেষ প্রোগ্রামিং ব্যবহার করে তা নিশ্চিত করে।
FAQ
প্রশ্নঃ প্রশিক্ষণ কেমন হয়?
উত্তর: আমাদের মেশিনগুলি কেনার পরে, আপনার প্রকৌশলীরা আমাদের কোম্পানিতে যেতে পারেন বা এটি পরিচালনা করা এত সহজ।আমাদের কাছে ইংরেজি ব্যবহারকারী ম্যানুয়াল এবং গাইড ভিডিও আছেআপনি কিভাবে মেশিন ব্যবহার করতে পারেন.ব্যবহারকারীর ম্যানুয়াল মেশিনের সাথে একসাথে আসবে।
প্রশ্ন: এই মেশিনগুলি ব্যবহার করা কি কঠিন?
উত্তর: না, মোটেও কঠিন নয় আমাদের পূর্ববর্তী ক্লায়েন্টদের জন্য, মেশিনগুলি চালানো শেখার জন্য সর্বাধিক 2 দিন যথেষ্ট।
প্রশ্ন: আপনার মেশিনের মানের শংসাপত্র আছে?
উত্তর: আমাদের সমস্ত মেশিন সিই সার্টিফিকেট, ISO14001 (BCC), ISO9001 (IQNET) পাস করেছে এবং নিজস্ব প্যাটেন রয়েছে।
