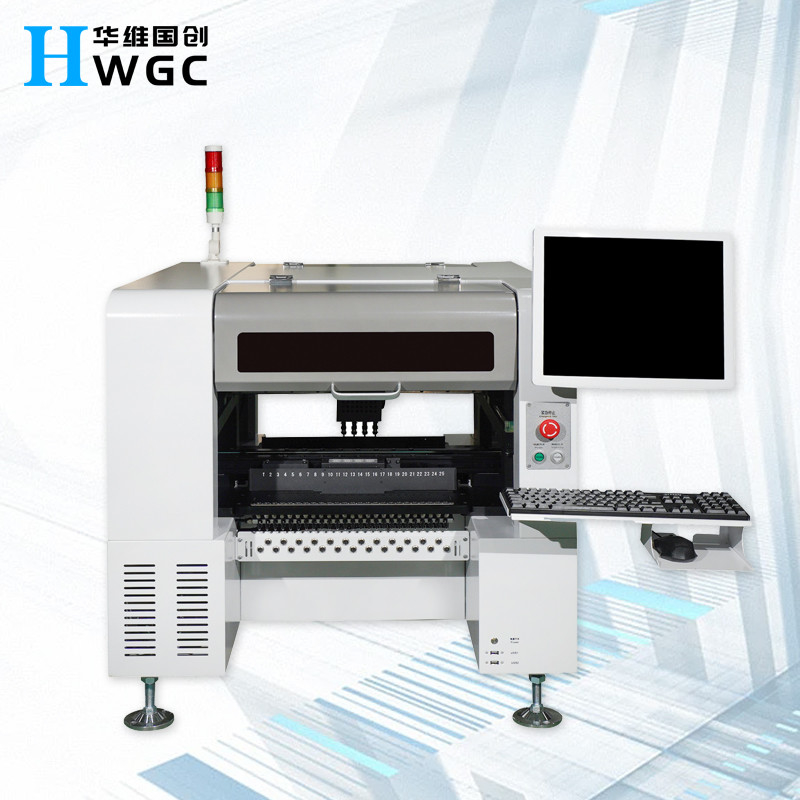

4-হেড 44-পজিশন পিক-এন্ড-প্লেস বিজিএ ডেস্কটপ মেশিন সাশ্রয়ী মূল্যেআমি
কিভাবে প্যাচ মেশিন ব্যবহার করে একটি ছোট স্টুডিও তৈরি করতে খরচ কত?
একটি পিক অ্যান্ড প্লেস মেশিন, যা একটি এসএমটি (সারফেস মাউন্ট টেকনোলজি) পিক অ্যান্ড প্লেস মেশিন নামেও পরিচিত, এটি যেকোনো ছোট আকারের ইলেকট্রনিক্স ওয়ার্কশপের একটি অপরিহার্য হাতিয়ার।এই মেশিনটি আপনাকে প্রিন্টেড সার্কিট বোর্ডে (PCBs) ছোট ইলেকট্রনিক উপাদানগুলি দ্রুত এবং সঠিকভাবে স্থাপন করতে দেয়।
পিক অ্যান্ড প্লেস মেশিনের সাথে একটি ছোট আকারের ইলেকট্রনিক্স ওয়ার্কশপ স্থাপনের খরচ মেশিনের গুণমান এবং আপনার প্রয়োজনের উপর নির্ভর করবে।এন্ট্রি-লেভেল পিক অ্যান্ড প্লেস মেশিনের খরচ হতে পারে $5,000 থেকে $10,000, যখন আরও উন্নত মেশিনের দাম $50,000 পর্যন্ত হতে পারে।
পিক অ্যান্ড প্লেস মেশিনের বাইরে, শুরু করার জন্য আপনার আরও কয়েকটি সরঞ্জাম এবং সরবরাহের প্রয়োজন হবে।এই অন্তর্ভুক্ত হতে পারে:
- একটি সোল্ডারিং লোহা - $50 থেকে $100
- সোল্ডার - $10 থেকে $50
- ফ্লাক্স - $5 থেকে $20
- PCBs - $5 থেকে $20 প্রতিটি
- ইলেকট্রনিক উপাদান - আপনার প্রকল্পের উপর নির্ভর করে পরিবর্তিত হয়
সামগ্রিকভাবে, আপনি একটি পিক অ্যান্ড প্লেস মেশিনের সাথে একটি ছোট-স্কেল ইলেকট্রনিক্স ওয়ার্কশপ স্থাপন করতে $6,000 থেকে $60,000 পর্যন্ত খরচ করার আশা করতে পারেন।যাইহোক, সতর্ক পরিকল্পনা এবং একটি কঠিন ব্যবসায়িক পরিকল্পনার মাধ্যমে, আপনি আপনার কর্মশালাকে একটি লাভজনক ব্যবসায় পরিণত করতে পারেন।
এই উত্তর হল প্যাচ মেশিন ব্যবহার করে একটি ছোট স্টুডিও বানাতে খরচ কত??প্রশ্নবেইজিং হুয়াওয়ে গুওচুয়াং ইলেক্ট্রনিক টেকনোলজি কোং, লিমিটেডের প্রতি আপনার মনোযোগের জন্য আপনাকে ধন্যবাদ 15931673319 লিউ।
,
|
বসানো প্রধানের সংখ্যা
|
4 (উচ্চ-নির্ভুলতা)
|
|
আইসি ট্রে সংখ্যা
|
48
|
|
ফিডার সংখ্যা
|
50/44 (8 মিমি ফিডার সাপেক্ষে)
|
|
অবস্থান নির্ভুলতা
|
0.01 মিমি
|
|
বারবার মাউন্টিং নির্ভুলতা
|
0.05 মিমি
|
|
প্রতিরোধের গতি পরিসীমা মাউন্ট
|
5000-8000Pcs/h ক্যাপাসিট্যান্স উপাদান
|
|
প্রযোজ্য উপাদান
|
প্রতিরোধক, ক্যাপাসিটর, চিপ, ল্যাম্প বিড 0201-30*30mm ইত্যাদি।
|
|
PCB এর সমর্থিত সর্বোচ্চ এলাকা
|
50*50mm-(50F)350*190mm /(44F)350*260mm
|
|
ফিডার
|
বৈদ্যুতিক ফিডার, বায়ুসংক্রান্ত ফিডার, ভাইব্রেটিং ফিডার, আইসি ট্রে ইত্যাদি।
|
|
রিকগনিশন ডিভাইস
|
মার্ক ক্যামেরা x1, দ্রুত স্বীকৃতি ক্যামেরা x4, উচ্চ-নির্ভুল ক্যামেরা x1
|
|
প্রযোজ্য উপাদানের সর্বোচ্চ উচ্চতা
|
≤7 মিমি
|
|
পিসিবি কনভেই মোড
|
তিন-পর্যায়ের এন্ট্রি, বাম থেকে ডানে স্বয়ংক্রিয় সংযোগ, স্বয়ংক্রিয় PCB অবস্থান
|
|
মার্ক পজিশনিং
|
ম্যানুয়াল / স্বয়ংক্রিয়
|
|
প্রোগ্রামিং পদ্ধতি
|
পিসিবি স্থানাঙ্কের ফাইল ম্যানুয়ালি আমদানি করার পরে স্বয়ংক্রিয় প্রোগ্রামিং
|
|
নিয়ন্ত্রণ ব্যবস্থা
|
HuaweiGuochuang কন্ট্রোল সিস্টেম
|
|
XY অক্ষের সর্বোচ্চ ধাপের দৈর্ঘ্য
|
629 মিমি * 679 মিমি
|
|
XY অক্ষের ট্র্যাক
|
লিনিয়ার মোশন গাইড + স্ক্রু ড্রাইভার
|
|
XY অক্ষের মোশন মোড
|
বক্ররেখা এবং রেখার ত্বরণ এবং হ্রাসের বুদ্ধিমান সংযোগ, সমন্বিত লিনিয়ার ইন্টারপোলেশন অ্যালগরিদম।
|
|
কন্ট্রোল কম্পিউটার
|
ইন্টেল উচ্চ-কর্মক্ষমতা প্রসেসর সহ শিল্প নিয়ন্ত্রণ কম্পিউটার
|
|
ট্র্যাক সামঞ্জস্য পদ্ধতি
|
বৈদ্যুতিক
|
|
অগ্রভাগ বাফার পরিসীমা
|
4.5 মিমি
|
|
Z অক্ষের সর্বোচ্চ ধাপের দৈর্ঘ্য
|
20 মিমি
|
|
উপাদানের জন্য কোণের পরিসর
|
±180°
|
|
মোটর
|
এসি সার্ভো মোটর সিরিজ
|
|
ড্রাইভার
|
উচ্চ গতির ডিএসপি ড্রাইভার
|
|
বায়ু সরবরাহের প্রয়োজনীয়তা
|
তেল জল ফিল্টার, ≥ 50L, ধুলো ফিল্টার এবং বায়ু চাপ স্টেবিলাইজার ইত্যাদি।
|
|
অগ্রভাগের ভ্যাকুয়াম সরবরাহ
|
ভ্যাকুয়াম জেনারেটর উচ্চ গতির ভ্যাকুয়াম বার্স্ট ফাংশনকে একীভূত করে
|
|
বায়ু সরবরাহের চাপের পরিসর
|
0.5-0.7 এমপিএ
|
|
ওএস
|
উইন্ডোজের উপর ভিত্তি করে স্বাধীন গবেষণা ও উন্নয়ন এসএমটি ইন্টেলিজেন্ট ওএস
|
|
পিসিবি প্রয়োজন
|
স্বয়ংক্রিয় মোডে 3-5 মিমি প্রক্রিয়া প্রান্ত
|
|
ভিশন ডিসপ্লে
|
17-ইঞ্চি শিল্প নিয়ন্ত্রণ প্রদর্শন
|
|
তারের
|
টেকসই নমনীয় তার (10 মিলিয়ন বার)
|
|
পাওয়ার সাপ্লাই
|
220V 50/60Hz
|
|
গড় শক্তি
|
600W
|
|
মেশিনের মাত্রা
|
ডেস্ক মেশিন 1140*900*900mm
উল্লম্ব মেশিন 900*1140*1340mm
|
|
ওজন
|
(ডেস্ক মেশিন) 210 কেজি (উল্লম্ব মেশিন) 280 কেজি
|
